명세서

이름:	파이프 그루빙 머신(롤 그루빙 머신)	모델:	STG2A
용량:	2"-12"(60-325mm) Sch40 강관	얇은 벽 용량:	Sch10s / Sch5s / Sch10 / Sch5 얇은 벽 강관
최대 파이프 벽 두께:	최대. 10mm	속도:	23 rpm
GW:	158킬로그램	포장 크기:	합판 케이스 78 x 70 x 92 cm

제품 설명

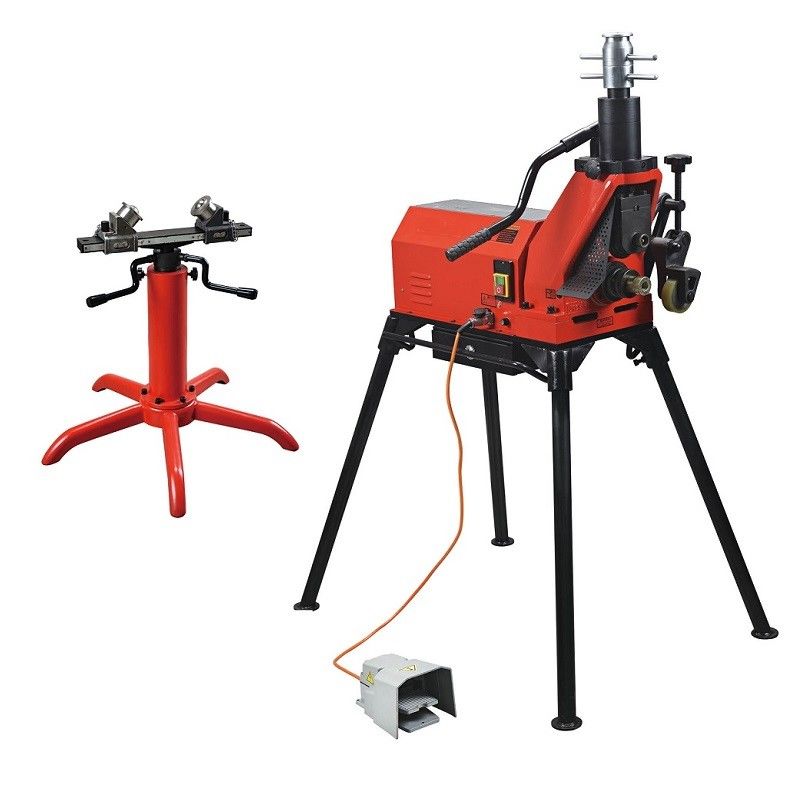

SUNTECHMACH STG2A 파이프 그루빙 머신은 중국산 롤 그루빙 공구의 최고 품질을 대표합니다. 우수한 품질과 내구성을 위한 특허 유압 펌프로 제작되었으며, 중장비 작업을 위해 설계되었으며 소방 배관 건설 시 2"-12" 강관 그루브 롤링에 가장 적합합니다. 2"-12" (60-325mm) SCH40 강관과 Sch10s, Sch5s, Sch10 및 Sch5 얇은 벽 파이프(최대 10mm 벽 두께)를 그루빙하며, 3개의 너클 휠, 2개의 핀치 롤, 파이프 레스트가 무료 부품으로 제공됩니다. 고성능 기어 감속 모터는 컴팩트한 크기와 낮은 소음을 제공하며, 독특한 일체형 유압 펌프 구조와 그루브 깊이 제한 장치는 고품질 그루브와 높은 작업 효율성을 보장합니다. 그루빙된 두 개의 파이프는 그루브 커플링으로 연결할 수 있습니다.

문제점	해결 방법
소방 파이프는 현장에서 빠르게 그루빙해야 합니다.	23 RPM으로 2"-12" 강관 그루브 롤링을 위해 설계되었습니다.
두꺼운 벽의 SCH40 파이프는 그루빙하기 어렵습니다.	최대 10mm 벽 두께 지원
유압 펌프는 중장비 사용 시 고장납니다.	특허 유압 펌프 - 중국 최고 품질, 중장비용
시끄러운 기계는 현장을 방해합니다.	기어 감속 모터로 저소음 및 컴팩트한 크기 구현
그루브 깊이는 반복 가능해야 합니다.	일체형 유압 펌프 + 그루브 깊이 제한 장치
롤이 마모되어 교체해야 합니다.	3개의 너클 휠 + 2개의 핀치 롤 + 파이프 레스트 무료 제공

주요 특징

1. 2"-12" (60-325mm) SCH40 용량 - 소방 주 배관 및 라이저를 포함합니다.
2. 얇은 벽 지원 - Sch10s / Sch5s / Sch10 / Sch5.
3. 특허 유압 펌프 - 중국 최고 품질; 중장비 내구성.
4. 기어 감속 모터 - 컴팩트한 크기와 저소음.
5. 일체형 유압 펌프 + 그루브 깊이 제한 - 고품질, 반복 가능한 그루브.
6. 최대 10mm 벽 두께, 23 RPM - 두꺼운 벽 파이프의 빠른 냉간 그루빙.
7. 무료 예비 부품 - 3개의 너클 휠 + 2개의 핀치 롤 + 파이프 레스트.

기술 사양

매개변수 / 필드	사양 / 내용
모델	STG2A
용량	2"-12" (60-325mm) Sch40 강관, Sch10s Sch5s Sch10 Sch5 얇은 벽 강관
설계 대상	2"-12" 강관 그루빙
파이프 벽 두께	최대 10mm
속도	23rpm
총 중량	158KGS
포장 크기	합판 케이스 78x70x92cm
무료 부품	3개의 너클 휠 + 2개의 핀치 롤 + 파이프 레스트
그루브 깊이 예시	3인치 파이프 그루브 깊이 1.98mm (제한 너트 1회전 = 2.5mm)

포함 사항

1x STG2A 파이프 그루빙 머신
3x 너클 휠 무료 부품
2x 핀치 롤 무료 부품
1x 파이프 레스트
1x 사용 설명서 + 12개월 보증 카드

응용 분야

소방 / 스프링클러 그루브 파이프 시스템
2"-12" 강관 끝 그루빙
HVAC 및 배관 그루브 시스템
SCH40 및 얇은 벽 강관 준비
소방 배관 건설

포장 및 품질 보증

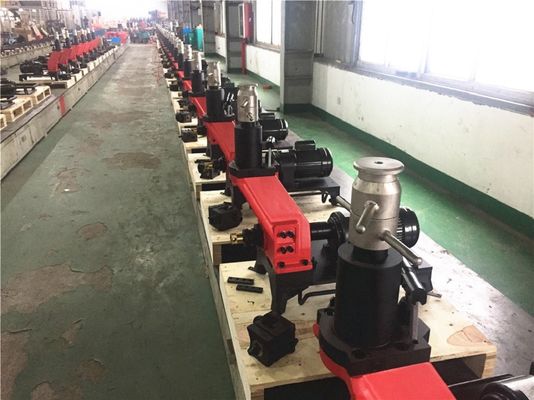

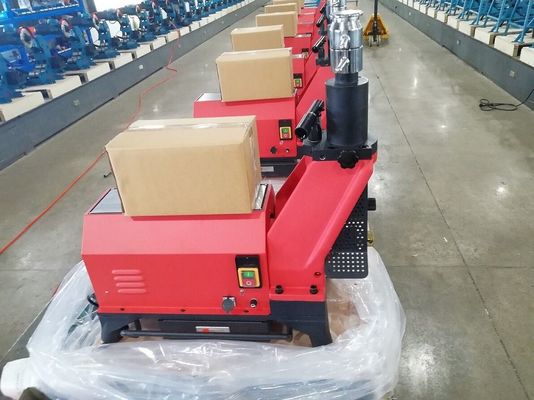

합판 케이스 포장 (78 x 70 x 92 cm). ISO9001 품질 시스템; 모든 기계는 출하 전 파이프로 테스트됩니다.

판매 후 지원

12개월 보증
WhatsApp: +86-13777804353 | 이메일: vivian@cnsuntech.com
모든 SUNTECHMACH 모델에 대한 예비 부품 공급

작동 가이드

해당 상하단 롤러를 선택하여 기계에 장착합니다.
파이프를 하단 롤러와 파이프 스탠드에 올리고, 파이프 스탠드를 파이프 길이의 3/4 지점에 배치하고 높이를 조절하여 파이프가 수평보다 1도 낮게 되도록 합니다.

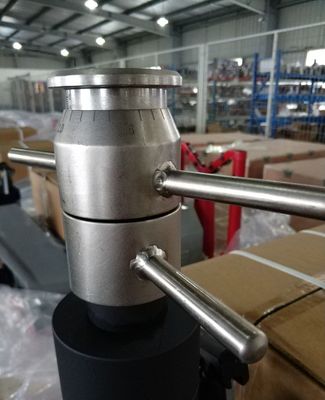

릴리프 밸브를 조이고, 유압 핸들을 펌핑하여 상단 롤러가 파이프 끝면에 닿도록 합니다. 제한 너트를 아래로 돌려 오일 펌프 상단 프레임에 닿게 합니다.
차트에서 파이프 직경에 대한 그루브 깊이를 확인합니다 (예: 3인치 파이프 = 1.98mm). 빨간색 시작선에서 제한 너트를 1.98mm 위로 돌린 다음 잠급니다 (제한 너트 1회전은 2.5mm). 측면 가이드 휠을 돌려 파이프를 지지하고 릴리프 밸브를 풉니다.
전원을 연결하고 스위치를 켭니다. 릴리프 밸브를 조이고 핸들을 펌핑하여 그루빙을 시작합니다. 제한 너트가 오일 펌프 상단에 닿을 때까지 계속합니다 (너무 빨리 흔들지 마십시오).
파이프를 한두 번 더 회전시켜 그루브를 완성합니다. 스위치를 끄고, 릴리프 밸브를 풀고, 가이드 휠을 치우고, 파이프를 제거하고, 파이프 그루브 측정 테이프로 그루브 깊이를 확인합니다.

일반적인 고장 및 해결 방법

일반적인 고장	원인	해결 방법
그루빙 중 파이프 미끄러짐	롤이 꽉 조여지지 않음; 파이프 크기에 맞지 않는 롤	롤을 조입니다. 올바른 상하단 롤러를 선택합니다.
그루브가 너무 얕거나 깊음	차트에 따라 제한 너트가 설정되지 않음	제한 너트를 다시 설정합니다 (1회전 = 2.5mm). 측정 테이프로 확인합니다.
파이프가 수평이 아니거나 벗어남	파이프 스탠드의 높이 또는 위치가 잘못됨	파이프 길이의 3/4 지점에 스탠드를 배치합니다. 파이프를 수평보다 1도 낮게 유지합니다.
기계 진동	수평이 맞지 않음 / 파이프가 지지되지 않음	기계를 수평으로 맞춥니다. 측면 가이드 휠을 돌려 파이프를 지지합니다.
그루브 표면 거칠음	너클 휠 마모	너클 휠을 교체합니다 (무료 부품 제공).
유압 펌프가 압력을 유지하지 않음	릴리프 밸브가 조여지지 않음	릴리프 밸브를 조입니다. 유압 오일을 확인합니다.

자주 묻는 질문

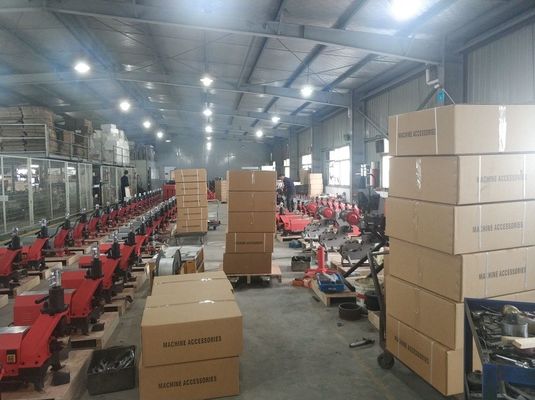

1. 우리는 누구인가요? - 우리는 중국 항저우의 전문 파이프 기계 제조업체입니다. 우리 팀은 1989년부터 파이프 공구 산업에 종사해 왔으며, 회사는 2014년에 등록되었습니다. 우리는 상하이, 닝보, 이우 항구와 가깝고 주로 북미 및 남미, 남아시아, 중동으로 수출합니다.
2. 품질을 어떻게 보장할 수 있나요? - 우리는 배송 전에 모든 기계에 대해 최소한 하나의 파이프를 테스트합니다. 모든 기계에는 12개월 보증이 제공됩니다.
3. 우리에게서 무엇을 살 수 있나요? - 파이프 나사산 기계, 롤 그루빙 기계, 파이프 절단 기계, 파이프 벤딩 기계, 플라스틱 파이프 용접 기계, 압력 테스트 펌프 및 파이프 공구.
4. 왜 우리에게서 구매해야 하나요? - 우리는 파이프 공구의 전체 범위를 제공합니다. 한 번의 배송으로 다른 모델을 혼합할 수 있습니다. 다국어 지원: 영어, 스페인어, 일본어, 포르투갈어, 독일어, 아랍어, 프랑스어, 러시아어, 한국어, 힌디어, 이탈리아어.
5. 리드 타임은 얼마나 되나요? - 일반적으로 결제 후 10-35일이며, 모터 전압 맞춤 설정에 따라 달라집니다.
6. 주문은 어떻게 할 수 있나요? - 당사 계정으로 T/T 결제를 받습니다. 신용카드로 온라인 상점 결제도 가능합니다.
7. 배송은 어떻게 되나요? - 대량 주문은 항구까지 해상 운송, 소량 주문은 문 앞까지 배송됩니다.
8. MOQ는 무엇인가요? - 엄격한 MOQ는 없지만, 비용 효율적인 해외 배송을 위해 최소 USD 2000의 주문 금액을 권장합니다.
9. OEM이 가능한가요? - 네. 대량 주문의 경우 귀하의 브랜드로 명판 및 맞춤형 포장을 제작할 수 있습니다.
