STG24A 8' - 24' 스틸 파이프 롤 구부러기 기계
기본 속성
거래 자산
| 이름: | 8'' - 24'' 강관 롤 그루버 기계 | 용량: | 8''-24''(219-630mm) SCH40 강관 |
|---|---|---|---|
| 힘: | 2200W | 속도: | 15rpm |
| 그루브 용량: | 219-630mm | 파이프 벽 두께: | 맥스. 13 밀리미터 |
| GW: | 340KG | 포장 크기: | 102*75*147cm |
| 예비 부품: | 3개 널링 휠 및 2개 핀치 롤 프리 부품 및 파이프 레스트 |
이 수압 롤 굴레는 업데이트 된 수압 펌프와 함께 편리한 깊이 조정 기능을 갖추고 2200w 인덕션 모터에 의해 구동되며 8''-24' 파이프를 굴레 할 수 있습니다.편리한 교체를 위해 드라이브 샤프트의 별도의 쿨링 롤러 설계.
- 이 기계는 8-24 인치 철강 파이프, 무거운 용량 결합 및 갈래 파이프의 연결을 위해 지정 된 도구를 갈래로 설계되었습니다.
- 새로운 수압 펌프와 스트로크 제한 장치가 정밀하고 효과적으로 구간의 깊이를 만들기 위해 장착
- 고성능의 기어 감소 모터에 의해 구동되며, 가이드 휠 유닛을 장착하여 고품질의 구석과 높은 작업 효율을 보장합니다.
- 접이 가능한 수압 철강 파이프 스탠드를 장착하여 작업 편의성을 높이고 노동력을 절약합니다.
사양
| 모델 | STG-24A |
|---|---|
| 용량 | 8"-24" ((219-φ630mm 지름) SCH40 철강 파이프 |
| 최대 벽 두께 | 13mm |
| 모터 전력 | 2200W |
| 출력 RPM | 15회 / 분 |
| G.W | 340kg |
| 포장 크기 | 102x75x147cm |
표준 장비
- *SCH40 철강 파이프용
- 크너 휠 φ219-325
- 크너 휠 φ377-426
- 크너 휠 φ480-630
- 칩 롤러 φ219-530
- 진치 롤러 φ630
- 파이프 스탠드

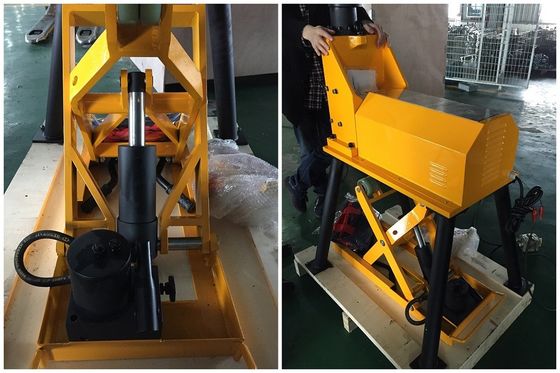

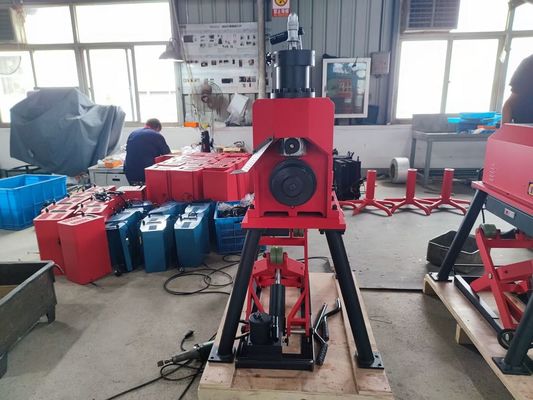

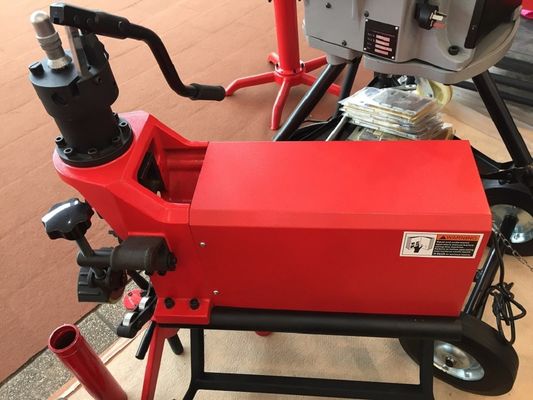

롤 크루버 기계에 대한 사진 8'-24'
롤 파이프 굴곡 기계의 작동
올바른 칩 롤러와 쿨러 휠을 선택하고 롤 롤링 기계에 설치하십시오.
파이프 휠과 파이프 스탠드에 파이프 스탠드를 배치하십시오. 파이프 스탠드는 파이프 길이의 3/4의 위치에 배치되어야합니다.그 다음 파이프 수평 수준보다 1도 더 낮은 확인하기 위해 파이프 서지 높이를 조정.
구제 밸브를 단단히, 수압 펌프 손잡이를 흔들고, 파이프 끝의 표면을 만질 때까지 아래로 린치 롤러를 이동하십시오.기름 펌프 상단 프레임과 접촉. 차트에서 다른 지름 파이프에 대한 굴곡 깊이의 올바른 데이터를 확인합니다. 예를 들어, 우리가 8 인치 파이프에 굴곡을 롤하면 깊이는 2.34mm입니다. 빨간색 시작선에서 계산합니다.제한 견과류 2 회전.34mm 위로, 그 다음 제한 견과류에 닿을 때까지 고정 견과류를 아래로 돌리고 고정. (제한 견과류에 한 원 회전 2.5mm에 같습니다)
파이프를 지지하기 위해 옆 안내 바퀴. 구제 밸브를 풀어.
전원 플러그를 연결하고 스위치를 켜면 기계가 작동합니다. 구제 밸브를 다시 꽉 잡고 손잡이를 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로 펌프로제한 견과류가 오일 펌프 상단에 도달 할 때까지 핸들을 계속 흔들기 (너무 빨리 흔들지 마십시오). 파이프가 추가로 하나 또는 두 번 회전하도록 허용 하 고 갈라지는 완료 되는지 확인 하 고. 마지막으로 스위치를 끄고 구제 밸브 손잡이를 풀어.파이프에서 멀리 만들기 위해 안내 바퀴를 돌리십시오파이프를 제거 하 고 파이프 굴곡 측정 테이프로 굴곡 깊이를 확인.
