STG4Z 8' - 24' 로블 롤러 기계, 철강 파이프의 자동 생산 라인

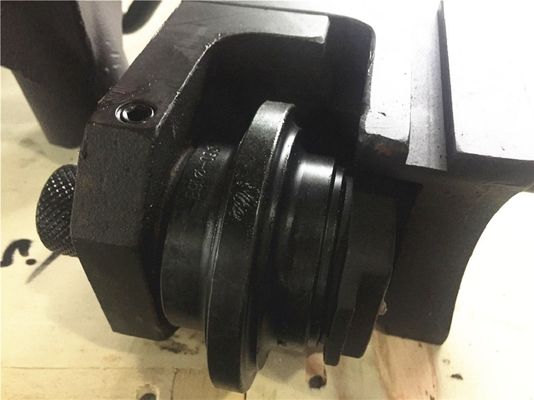

이 유압 롤 그루버에는 750w 유도 모터로 구동되는 편리한 깊이 조절 기능을 갖춘 업데이트된 유압 펌프가 장착되어 있으며 1''-6'' 파이프를 홈 가공할 수 있습니다. 편리한 교체를 위해 구동축의 널링 롤러를 별도로 설계했습니다.

● 본 기계는 강관 자동생산라인용으로 제작된 기계입니다.
● 전기 시스템과 유압 시스템은 터치스크린이 있는 컴퓨터로 제어됩니다.
● 강관 생산라인과 조립 후 100% 자동생산을 실현합니다.
● 스핀들의 출력 RPM은 강관마다 다양하므로 효율성이 크게 향상됩니다.
● 전체 생산 라인은 자동 파이프 공급을 제공합니다.

명세서
모델: STG4Z
용량: 8"-24"(직경 ø219-ø630mm)SCH40 강관
최대. 벽 두께: 13mm
모터 전력: 2200W 3PH
출력 RPM: 15rpm
GW:490kgs
포장 크기: 107x85x168cm
98x98x63cm

표준 장비
*SCH40 강관용

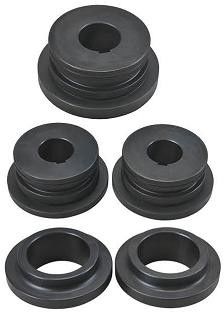

널링휠 Φ219-325
널링 휠 Φ377-426
널링휠 Φ480-630
핀치 롤러 Φ219-530
핀치 롤러 Φ630
파이프 스탠드

풋 스위치

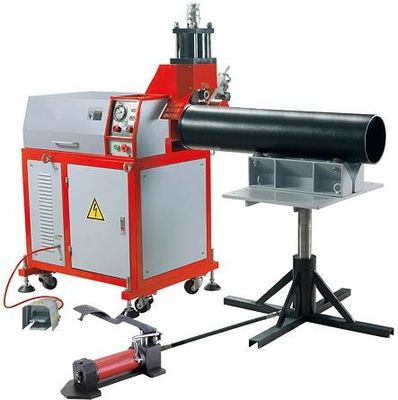

롤 그루버 기계 8''-24''의 사진

롤 파이프 그루빙 머신의 작동
올바른 핀치 롤러와 널링 휠을 선택하고 롤 그루빙 기계에 설치합니다.
널링 휠과 파이프 스탠드에 파이프를 올려 놓습니다. 파이프 스탠드는 파이프 길이의 3/4 위치에 설치해야 합니다. 그런 다음 파이프 스탠드 높이를 조정하여 파이프가 수평 수준보다 1도 낮도록 합니다.
릴리프 밸브를 조이고 유압 펌프 핸들을 흔들고 핀치 롤러가 파이프 끝 표면에 닿을 때까지 아래로 내려갑니다. 리미트 너트를 아래로 돌려 오일 펌프 상단 프레임에 닿게 합니다. 차트에서 다양한 직경의 파이프에 대한 정확한 홈 깊이 데이터를 확인하십시오. 예를 들어 8인치 파이프에 그루브를 굴리면 깊이는 2.34mm가 됩니다. 빨간색 출발선을 기준으로 계산하여 리미트 너트를 2.34mm 위로 회전시킨 후 고정 너트를 리미트 너트에 닿을 때까지 아래로 돌려 고정합니다. (리미트 너트의 1회전은 2.5mm와 같습니다.) 측면 가이드 휠을 회전시켜 파이프를 지지합니다. 릴리프 밸브를 풀어줍니다.
전원 플러그를 연결하고 스위치를 켜서 기기를 작동하세요. 릴리프 밸브를 다시 조이고 핸들을 펌핑하여 홈 가공을 시작합니다. 리미트 너트가 오일 펌프 상단에 도달할 때까지 핸들을 계속 흔듭니다(너무 빨리 돌리지 마십시오). 그루브가 완성되었는지 확인하기 위해 파이프를 1~2바퀴 더 회전시키십시오. 마지막으로 스위치를 끄고 릴리프 밸브 손잡이를 놓습니다. 가이드 휠을 돌려 파이프에서 멀어지도록 하세요. 파이프를 제거하고 파이프 홈 측정 테이프로 홈 깊이를 확인하십시오.

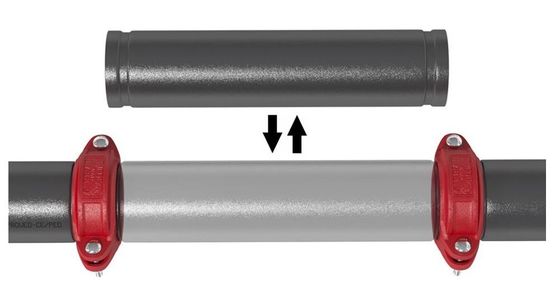

롤 그루빙 기계는 작업자가 홈을 만든 후 커플링과 같은 홈이 있는 조인트를 사용하여 파이프를 연결하는 일종의 파이프 도구입니다.
홈 가공 기계의 원리는 하드 압출입니다. 상부 롤러가 파이프 표면에 닿으면 모터를 켜고 유압 오일 펌프를 처리하여 파이프를 회전시킵니다. 상부 롤러는 유압 오일 펌프의 핸들을 흔들어 파이프를 누른 다음 홈을 형성할 수 있습니다. 롤 그루빙 기계는 소방 시스템, 스프링클러 시스템, 설비, 대형 헤딩 장치, 산업용 및 광업에 널리 사용됩니다. 홈 가공 기계는 컴팩트한 구조, 유연한 작동 및 아름다운 모양이 특징입니다.

FAQ

1. 우리는 누구인가?
우리는 1989년부터 중국 항저우 시에 위치한 전문 파이프 기계 제조업체이며 이우뿐만 아니라 상하이 항, 닝보와 가깝습니다. 우리는 주로 북미 및 남미, 남아시아 및 중동 국가에 수출합니다. 우리의 고객은 소방 파이프라인 건설 등과 같은 특정 건설 ​​프로젝트를 위한 전동 공구 도매업체이자 회사입니다.
2. 품질을 어떻게 보장할 수 있나요?
우리는 배송하기 전에 항상 모든 파이프 기계에서 적어도 하나의 파이프를 테스트합니다.
당사의 중장비 모델 중 일부는 고객 피드백에 따라 7~8년 후에도 잘 작동하며 모든 기계에 대해 12개월 보증을 제공합니다.
3. 우리에게서 무엇을 구입할 수 있나요?
파이프 스레딩 기계, 파이프 홈 가공 기계, 파이프 절단기, 파이프 구멍 절단기, 수동 파이프 벤더, 파이프 바이스 및 테스트 펌프와 같은 모든 종류의 파이프 도구 및 배관 도구.
4. 왜 다른 공급업체가 아닌 미국에서 구매해야 합니까?
우리는 고품질 배관 도구, 기계 및 서비스에 중점을 둡니다. 우리는 거의 모든 종류의 파이프 도구를 보유하고 있으며 주문을 하면 한 번의 배송으로 다양한 모델을 혼합할 수 있습니다. 사용 가능한 언어: 영어, 스페인어, 일본어, 포르투갈어, 독일어, 아랍어, 프랑스어, 러시아어, 한국어, 힌디어, 이탈리아어
5. 리드타임은 얼마나 되나요?
기계 모터의 전압은 맞춤화되므로 일반적으로 리드타임은 결제 후 10~35일입니다.
6. 어떻게 주문할 수 있나요?
우리는 회사 계정으로 직접 T/T 지불을 허용하며 신용 카드로 지불할 수 있는 온라인 상점 사이트에서 주문을 생성할 수도 있습니다.
7. 배송 방법은 무엇입니까?
대량 주문의 경우 바다를 통해 항구로 배송하며, 소량 배송의 경우 집까지 배송도 합니다.
8. MOQ는 무엇입니까?
기본적으로 우리 기계에는 MOQ가 필요하지 않으며 수량에 관계없이 배송할 수 있지만 주문 금액을 USD2000.00 이상으로 만드는 것이 좋습니다. 경험에 따르면 주문 금액이 너무 적은 경우 해상 운송에 요금을 추가하면 해외 구매가 비용 효율적이지 않기 때문입니다.
9. OEM이 허용됩니까?
예. 대량 주문의 경우 고객의 브랜드에 맞게 명판과 맞춤형 포장을 제작할 수 있습니다.
